故障電弧探測器JTL-A-AF/63

型號：故障電弧探測器JTL-A-AF/63

產品簡介：
JTL-A-AF/63故障電弧探測器，能夠?qū)Φ蛪号潆娤到y(tǒng)(400V)引起的火災、人身觸電、系統故障、L/N線對地線、L線對N線等發生的故障電弧或者電設備接觸不良進行監控報警。

附加功能：

產品概述
技術參數
外觀尺寸
聯系我們

一、產品說明
JTL-A-AF/63故障電弧探測器，能夠?qū)Φ蛪号潆娤到y(tǒng)(400V)引起的火災、人身觸電、系統故障、L/N線對地線、L線對N線等發生的故障電弧或者電設備接觸不良進行監控報警。故障電弧會產生電火花直接引燃物體然后產生火災。檢測大于7個周波的故障電弧并且大于20%故障電弧發出聲光報警，具備一路報警開關量輸出，一路輸入，一組CAN通訊接口。
JTL-A-AF/63型號故障電弧探測器依據國家標準GB14287. 4- 2014、GB50045- 95 (2014版)、GB13955 -2014，同時參考國際電工標準1EC62020，I EC60755、I EC60364。

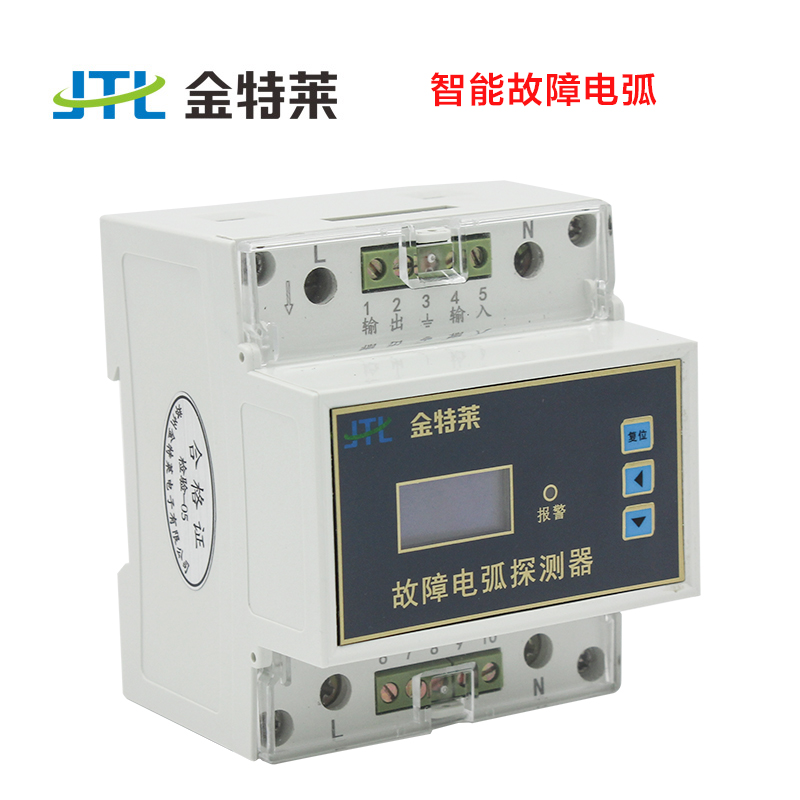

二、產品圖片

三、端子及接線說明

1、監控電源接線：右邊為L，左邊為N線。
2、CAN通訊線：L、H接CAN。
3、輸入連接：In+、 In- (開關量輸入)。
4、報警輸出：0+、0- (開關量輸出)。
備注;接地端子接地。
四、安裝說明
JTL-A-AF/63采用35mm標準導軌安裝，產品尺寸：76 mm ×90 mm ×74 mn。
五、操作說明
5.1 正常監控查詢。
1、開機時默認進入正常監控界面、如果長按“復位”鍵進入地址設置。
2、按“復位”鍵進入地址設置。
5.2 地址設置。
1、長按“復位”進入菜單(第一個參數就是地址)。
2、按中間按鍵進行選擇數據設置位，按鍵設置數據。
3、設置密碼為11會自動進入設置地址菜單。
4、按中間移動光標移動位。
5、按復位返回正常監控界面。
