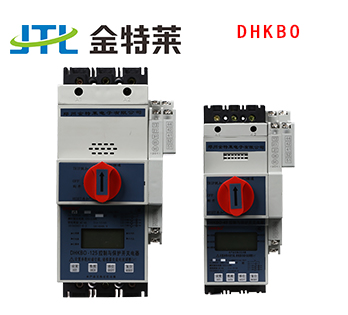

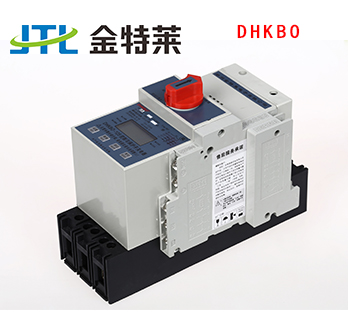

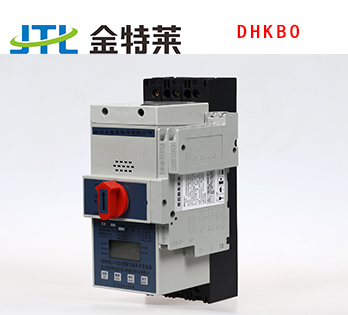

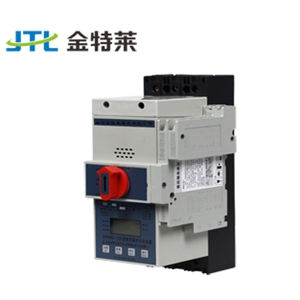

控制與保護開關電器DHKBO

產品介紹：

名稱：控制與保護開關電器

別名：控制與保護開關、控制保護開關

型號：DHKB0

額定工作電壓：AC 220V

工作頻率：50Hz

詳細內容閱讀具體參數

相關資料：控制與保護開關使用說明書

產品介紹：
DHKBO即“控制與保護開關電器”是新型的低壓電器產品。其符合的標準為IEC60947-6-2(1997)《低壓開關設備和控制設備第6部分：多功能電器第2節：控制與保護開關電器》和GB14048.9-2008《低壓開關設備和控制設備多功能電器（設備）第2部分：控制與保護開關電器（設備）》。

主要用于交流50Hz、額定工作電壓至690V、主體額定電流自16A至125A、智能控制器可調工作電流自0.16A至125A、功率自0.05kW至55kW的電力系統中能夠接通、承載和分斷正常條件下（包括規定的過載條件）的電流或電壓，也能夠接通、承載一定時間和分斷規定的非正常條件下（如短路、欠壓等）的電流或電壓。

DHKBO 12 C / M 12 / 06 M / F

1 ? ?2 ?3 ?4 ?5 ?6 ?7 ? 8

1、控制與保護開關電器

2、殼體等級電流（A） ?45框架：12、 16、 25、 32、 40、 45

125框架：50、 63、 80、 100、 125

3、短路分析能力：C-經濟型 35KA; Y-標準型 50KA(可省略)；H-高分段型 80KA

4、負載性質（電機）

5、整定電流：0.25-125（A）

6、附件代號： 02 - 2常開 + 1常閉 + 1報警；

06 - 3常開 + 2常閉 + 2報警；

09 + 02 - 4常開 + 2常閉 + 2報警；

7、控制電源電壓：M-AC 220V、Q-AC 380V

8、增選功能代號：F - 消防；L - 漏電；G - 隔離

應用范圍 ：

1、 冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的配電和機電保護與控制系統。

2、 電機控制中心（MMC）及配電中心。

3、 電力站及變電站。

4、 港口和鐵路系統（如航空港、客運中心等）。

5、 高速公路照明、通風系統。

6、 各種場合的消防泵、風機等。

7、 現代化的建筑照明、電源轉換、泵、風機、空調、消防等電氣控制與保護系統。

8、 醫院、商業大樓、電信通訊機房、信息處理中心等。工廠或車間的單電機控制與保護系統。

功能特點 ：

1、DHKBO控制與保護開關集成了傳統的斷路器（熔斷器）、接觸器、過載（或過壓、斷相、漏電等）保護繼電器、啟動器、隔離器、電機綜合保護器等主要功能。

2、具有遠距離自動控制和就地直接人力控制功能，具有面板顯示及機電信號報警功能。

3、具有過壓保護、欠壓保護、斷相保護、欠流保護、電流不平衡保護、過流保護、堵轉保護、短路保護、漏電保護等功能，具有體積小、可靠性高、短路分斷能力強、飛弧距離短等優點。

KBO推薦閱讀：

kbo控制與保護開關原理和功能
控制與保護開關現階段國內發展狀況

控制與保護開關技術參數：

1.額定工作電壓Un： AC  220V  50Hz

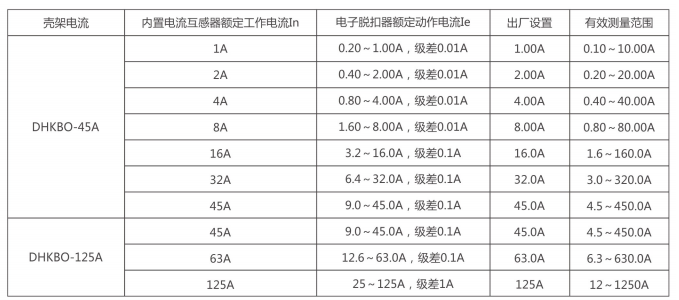

2.額定工作電流： 可在下表所示的允許范圍內任意設置。

3.欠流保護

- 欠流保護值整定范圍：5%～90%Ie可設，級差為1%，出廠默認為5%Ie

- 欠流延時動作時間： 3秒

- 欠流故障報警自動恢復延時時間：10秒

4.過流保護

- 過流反時限延時保護曲線： 1～6。 出廠設置為3

5.堵轉保護

- 堵轉保護值整定范圍： 2～8Ie可設，級差為1倍，出廠默認為5Ie

- 堵轉延時動作時間： ≤ 1秒

- 堵轉故障報警自動恢復延時時間：10秒

6.短路保護

- 短路保護值整定范圍： 4～10Ie可設，級差為1倍，出廠默認為8Ie

- 短路延時動作時間： ≤ 0.1秒

- 短路故障報警不自動恢復

7.三相不平衡保護

- 三相不平衡保護值整定范圍：10%～95%可設，級差為1%，出廠默認為60%

- 三相不平衡延時動作時間： 3秒

- 三相不平衡故障報警自動恢復延時時間：10秒

8.漏電保護功能

- 漏電保護值整定范圍：20～200mA可設，級差為10mA，出廠默認為30mA

- 漏電延時動作時間： ≤ 0.1秒

- 漏電故障報警自動恢復延時時間：10秒

9.欠壓保護

- 欠壓保護值整定范圍：

Un＝220V時，170～220V可設，級差1V，出廠默認為187V

Un＝380V時，300～380V可設，級差1V，出廠默認為323V

- 欠壓延時動作時間： 10秒

- 欠壓故障報警自動恢復延時時間：10秒

10.過壓保護

- 過壓保護值整定范圍：

Un＝220V時，220～270V可設，級差1V，出廠默認為253V

Un＝380V時，380～460V可設，級差1V，出廠默認為437V

- 過壓延時動作時間： 5秒

- 過壓故障報警自動恢復延時時間：10秒

11.斷/缺相延時動作時間

- 斷/缺相故障報警自動恢復延時時間： 10秒

12.啟動延時時間整定范圍

- 1～99秒可設
