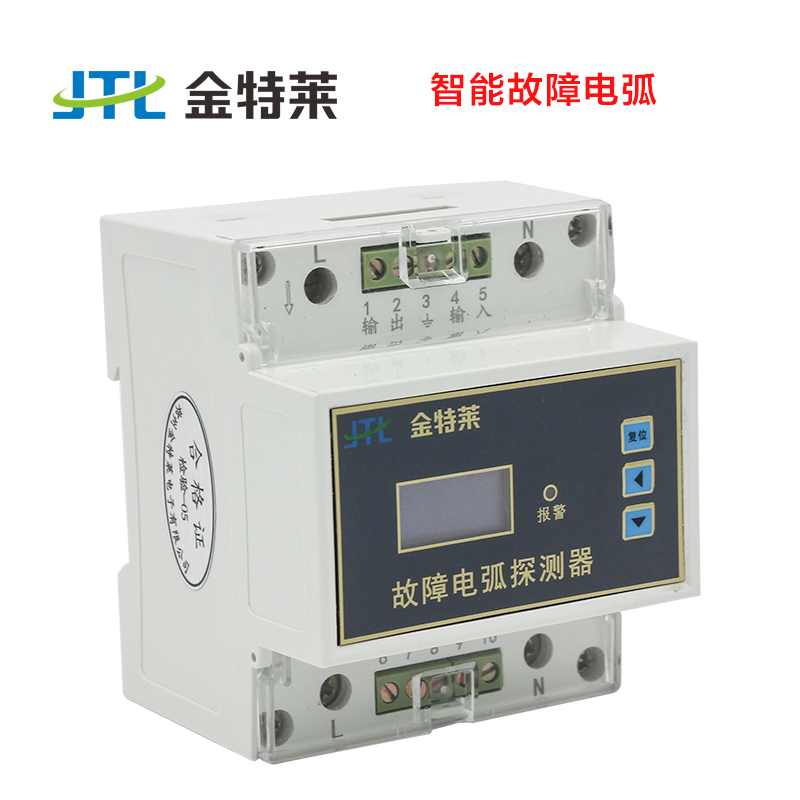

故障電弧探測器的組成及作用
時間：2020/12/25 11:35:14 關鍵詞：電弧故障檢測裝置,故障電弧探測器
故障電弧探測器國內相關標準：
隨著設計標準GB50116-2013《火災自動報警系統設計規范》的出臺，我國相關部門相繼制定并發布了與故障電弧檢測有關的2個國家標準：
GB/T31143-2014《電弧故障保護電器（AFDD）的一般要求》（2015年4月1日實施）；
GB14287.4-2014《電氣火災監控系統第4部分：故障電弧探測器》（2015年6月1日實施）。
上述標準的技術性能和相關檢測方法目前適用于額定電壓不超過240V、額定電流（In）不超過63A、末端安裝的AFDD產品。電弧故障保護器的主體結構及工作原理！
電弧故障保護器主體：
AFDD(電弧故障檢測裝置)主要有電源模塊、信號調理模塊、脫扣器模塊和通訊接口模塊等組成。
電弧故障保護器電源模塊：
向AFDD(電弧故障檢測裝置)內的相關器件供電。
電弧故障保護器信號調理模塊：
通過線電流互感器將主回路中的電流信號通過信號調理模塊，信號調理模塊通過對該信號進行放大、整流、濾波然后送至單片機處理。AFDD(電弧故障檢測裝置)中，脫扣器模塊的電磁結構部分采用了新型的節能技術，將開關電磁系統的鐵芯損耗和短路損耗降至最1低，最1大程度的節約了電能。增加了緩沖裝置以減少電磁系統的額能量沖擊，從而提高了開關的吸合性能，延長了使用壽命。
脫扣器模塊的操作機構能接收來自主控芯片MCU檢測到的故障信號，通過控制觸點切斷線圈回路，由電磁機構分斷主電路。故障排除后打開操作按鈕復位。
電弧故障保護器通訊接口模塊：
通過該模塊可以把電流、電壓、電流相位、電弧信號等數1據實時傳送到終端計算機，可以實現遠程監控。下圖就是發生串聯電弧時，MCU將數1據信1息發給上位機的電流數1據信1息。數1據處理模塊。
借助自主研發的專用AFDD上位機開發平臺進行數1據分析及特征參數提取。建立PC模擬器，在PC端對算法進行預算，執行語言與微處理器通用。
型號定義
AFDD—dh-a—63/a/b/c/G
dh:企業代號
63:框架電流
a: 有無漏電保護功能標志，LE表示有漏電保護功能，無LE表示沒有漏電保護功能
b: 額定電流
c: 額定電壓
G: 有無過壓功能
國內外故障電弧保護技術發展現狀：
在國外，美國最先提出了電弧防護技術，伊頓、西門子、德州儀器、施耐德、GE公司也相應推出了故障電弧防護產品（AFCI），但是這些產品僅適用于北美電網AC12060Hz，而且產品的高誤報率也阻礙了故障電弧產品的發展。韓國KESCO公司推出了AFCI產品，但也僅生產適用于120V60Hz線路的產品，不適合中國國情。
在國內，研究適用于中國市場的故障電弧保護產品也剛剛起步，有十幾家公司正在進行產品的開發，雖然大多還沒有成熟的產品推出市場，但已有一些公司從故障電弧的起因出發，通過對故障電弧檢測信號源、低壓配電線路系統傳輸函數、故障電弧信號衰減理論、可靠性、采樣互感器等一些列研究與試驗，找出了故障電弧的有效判據，開發出了高可靠性AFDD產品，歡迎采購金特萊故障電弧探測器。
